صمام فراشة معالجة المياه: الأنواع، مبدأ العمل، وتطبيقات إمدادات المياه

في شبكة مياه المدينة، تتحرك المياه عبر مئات الكيلومترات من الأنابيب. تنتقل الأنابيب من محطات المعالجة إلى المنازل والمصانع وخراطيم إطفاء الحرائق.

يحتاج نظام المياه أيضًا إلى إشارات ومنحدرات للبقاء منظمًا. هذا هو المكان الذي أنواع صمامات الفراشة ادخل. تتحكم الصمامات في المكان الذي تذهب إليه المياه ومدى سرعتها.

يناقش هذا الدليل ما يحتاج مهندس المشروع أو المحترف الميداني إلى معرفته حول مبدأ عمل صمام الفراشة وأنواعه المختلفة. كما يناقش مزايا وعيوب صمام الفراشة، وكيفية استخدام أنواع مختلفة من صمامات الفراشة في نظام إمدادات المياه.

ما هو صمام فراشة معالجة المياه؟

يتحكم صمام الفراشة في السائل عن طريق تدوير قرص مسطح بزاوية 90 درجة داخل جسم الأنبوب. يدور في ربع دورة. يحدث إغلاق الصمام عندما يكون القرص عموديًا على مسار التدفق. لفتح الصمام، يتم تدوير القرص ليصبح موازيًا للتدفق.

يأتي اسم الصمام من المظهر الشبيه بالجناح للقرص أثناء دورانه من ساقه. توفر الدورة بزاوية 90 درجة تشغيلًا سريعًا لعزل التدفق الفوري.

يوصى بصمامات الفراشة لإمدادات المياه، وتوزيع المياه، وأنظمة التجميع، ومحطات الضخ، ومحطات معالجة المياه. تتميز بأجسام مدمجة، ووزن خفيف، وتشغيل سريع. هذا يجعلها الخيار المفضل للأنابيب DN 200 (8 بوصات) والأكبر.

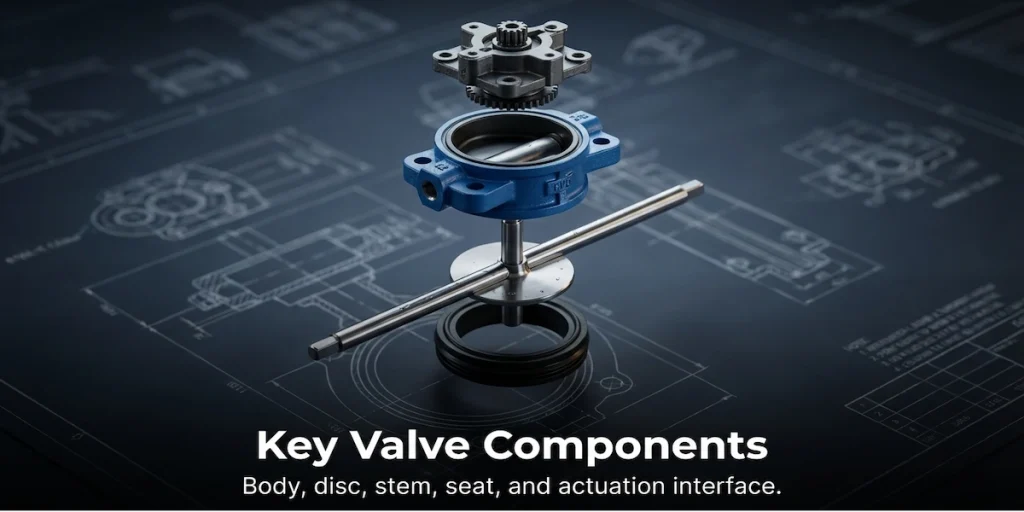

رسم تخطيطي لأجزاء صمام الفراشة: شرح المكونات الرئيسية

يناقش هذا القسم المكونات الرئيسية التي ستساعد المشترين على تحديد التكوين الصحيح. يساعد فهم الأجزاء الرئيسية أيضًا فرق الصيانة على تحديد الأجزاء التي تتآكل بسرعة.

1. جسم الصمام

هذا هو الغلاف الخارجي الذي يناسب بين شفة الأنبوب أو عليها. المواد القياسية في خدمة المياه هي حديد الدكتايل GGG50 وفقًا للمعيار EN 1563 مع طلاء مسحوق إيبوكسي ملتحم بالانصهار (بحد أدنى 250 ميكرون). يحمي طلاء الإيبوكسي من التآكل ويمنع تلوث مياه الشرب.

2. القرص

هذا العنصر الدوار يشبه البوابة التي توقف أو تسمح بالتدفق. في تطبيقات المياه، يكون القرص عادة من حديد الدكتايل مع حافة مستمرة فولاذ مقاوم للصدأ 316 ملحومة. توفر الحافة المصنوعة من الفولاذ المقاوم للصدأ سطح إغلاق مقاوم للتآكل يقاوم الإجراء الكاشط للمياه المتدفقة.

3. الجذع أو العمود

يربط الساق القرص بالمقبض أو المشغل الخارجي. في صمام فراشة مع مشغل،, يسمح تصميم الساق المكون من قطعتين بإزالة العمود العلوي للصيانة. لا يلزم تفكيك جسم الصمام بالكامل. المادة القياسية المستخدمة لمنع التآكل هي الفولاذ المقاوم للصدأ 316.

4. المقعد

المقعد هو نقطة منع التسرب الرئيسية. إنه الختم الداخلي حيث يضغط القرص عليه عند إغلاق الصمام. تشمل مواد المقاعد الشائعة EPDM و PTFE و NBR المطاطية. تعتمد هذه على أنواع مختلفة من المياه.

5. موانع التسرب والحلقات الدائرية

تقوم حلقات O متعددة بإغلاق الساق حيث يخرج من جسم الصمام. هذا يمنع التسرب على طول العمود. تستخدم التصميمات الحديثة تكوينات حلقات O مكدسة. إذا تدهورت إحدى الأختام، تحافظ الأختام الأخرى على سلامة الضغط حتى الصيانة المجدولة التالية.

6. واجهة التشغيل

الجزء العلوي من الساق متصل برافعة أو عجلة يدوية أو صندوق تروس أو مشغل. يتم تركيب الشفاه وفقًا للمعيار ISO 5210 (تركيب المشغل متعدد الدورات) أو ISO 5211 (تركيب المشغل ربع دورة).

مبدأ عمل صمام الفراشة

كيف تعمل صمام الفراشة؟ مبدأ عمله بسيط ومباشر. القرص يجلس داخل الأنبوب، مثبت على ساق مركزي.

في وضع الإغلاق، فإنه يخلق ختمًا عندما يجلس القرص بشكل عمودي على تدفق السائل ويضغط على المقعد.

في وضع الفتح، يقوم المشغل بتدوير الساق 90 درجة، ويدور القرص معه. يتوازى القرص مع اتجاه التدفق. يمكن للماء الآن أن يتدفق بحرية حول الحافة الرقيقة للقرص.

في دوران جزئي، بين 0 و 90 درجة، يسمح أيضًا بالتحكم الكامل في التدفق. العلاقة بين زاوية القرص ومعدل التدفق تتبع أيًا من هذه الأنماط:

• ·تدفق شبه خطي – يوضح موضع القرص المقابل مباشرة لمعدل التدفق. عند فتح 60٪، يمر حوالي 60٪ من الحد الأقصى للتدفق. هذا شائع في التصميمات مزدوجة اللامركزية.

• تدفق الفتح السريع – يوضح زيادة سريعة في التدفق في أول 30 إلى 40 درجة من الفتح. توفر حركة إضافية أصغر تغييرًا أقل عند الزوايا الأعلى. هذا شائع في التصميمات المتمركزة القياسية.

اختيار أنواع صمامات الفراشة المناسبة لمشروعك

أنواع الصمامات المختلفة تؤدي وظائف مختلفة. يعتمد النوع الصحيح على ما يلي:

• حجم الأنبوب
• ضغط التشغيل
• متطلبات فئة الإغلاق
• تكرار تشغيل الصمام

أدناه جدول يلخص أنواع الصمامات المختلفة ومواصفاتها وتطبيقاتها:

تركيب صمام فراشة معالجة المياه: طرق التوصيل والتشغيل

اختيار نمط التوصيل المناسب أمر حيوي لـ تركيب صمام الفراشة لمعالجة المياه والصيانة المستقبلية.

• نمط الوافر (Wafer Style): يناسب هذا النمط بين شفتات الأنابيب. إنه الأكثر إحكامًا وفعالية من حيث التكلفة. ومع ذلك، فهو غير مناسب للخدمة الطرفية المغلقة.
• نمط العروة (Lug Style): يتميز هذا النمط بعروات ملولبة. يسمح بفصل جانب واحد من خط الأنابيب دون التأثير على الجانب الآخر. هذا مثالي للإعدادات سهلة الصيانة.
• مزدوج الشفة (Double Flanged): يتضمن هذا النمط شفتاته الخاصة. كما يوفر أقوى اتصال للأنابيب ذات القطر الكبير (24 بوصة وما فوق).

للأنظمة المؤتمتة، صمام فراشة مع مشغل مطلوب غالبًا. يمكنك الاختيار من بين المشغلات الكهربائية للتكامل مع SCADA، والمشغلات الهوائية للاستجابة السريعة، أو المشغلات الهيدروليكية لتطبيقات عزم الدوران العالي جدًا.

أين يُستخدم صمام فراشة معالجة المياه في إمدادات المياه؟

يظهر صمام التحكم في التدفق لمعالجة المياه في كل مرحلة من مراحل شبكة المياه الحديثة.

يلخص الجدول أدناه أنواع الصمامات المحددة والمواصفات وأماكن استخدامها الشائعة:

مزايا وعيوب صمام الفراشة

عند تقييم صمام فراشة المزايا والعيوب, ، فوائد المشاريع المائية واسعة النطاق واضحة:

مزايا

• يشغل تصميمه المدمج حوالي ثلث مساحة صمام البوابة.
• عند الأحجام DN 200 وما فوق، تكون فعالة من حيث التكلفة لأنها تكلف أقل بنسبة 30 إلى 50٪ من صمامات البوابة.
• يقلل الانسداد الأدنى من تكاليف طاقة المضخة ويضمن انخفاضًا في الضغط.

سلبيات

• يبقى القرص في التدفق. هذا يمنع استخدام خنازير التنظيف.
• يمكن أن يؤدي الخنق عالي السرعة إلى خطر التجويف وتلف القرص.

صمام فراشة من نوع CENTERLINE ذو ختم ناعم

صمامات الفراشة هي أجهزة منخفضة المظهر تستخدم في العمليات الصناعية. إنها رقيقة نسبيًا، مما يعني أنها يمكن أن تشغل مساحة أقل في خطوط الأنابيب مقارنة بأنواع الصمامات الأخرى.

استكشف المنتجات والحلول

نصائح التركيب والصيانة

سليم تركيب صمام الفراشة لمعالجة المياه يمنع التسرب المبكر. أثناء التركيب والصيانة، يجب دائمًا تنظيف شفة الأنابيب. قبل تأمين البراغي، تحقق دائمًا من وجود عدم محاذاة. استخدم تسلسل شد بنمط نجمي لضمان ضغط إغلاق متساوٍ.

للموثوقية على المدى الطويل، قم بإجراء استبدال صمام فراشة معالجة المياه إذا لم يعد المقعد يغلق تمامًا. يجب أن تشمل الصيانة الروتينية تشغيل الصمامات شهريًا لمنع الالتصاق، خاصة لوحدات العزل الطارئة التي نادرًا ما تستخدم.

خاتمة

صمامات Xintai, ، الشركة المصنعة للصمامات منذ عام 1998، تقدم صمام فراشة معالجة المياه وحدات لمشروع البنية التحتية للمياه الخاص بك.

اختيار أفضل صمام فراشة لمعالجة المياه يتطلب اختيار مواد تلبي تصنيفات الضغط الخاصة بالمشروع مثل PN 16. يتضمن ذلك تحديد مكونات مثل أجسام الحديد الزهر ومانعات التسرب EPDM لتلبية متطلبات التآكل الفريدة. يجب عليك أيضًا اختيار نمط التشغيل والاتصال الصحيح لاحتياجات مشروعك المحددة.
