A zasuwa klinowa jest wieloobrotowym zaworem odcinającym, który wykorzystuje zwężającą się zasuwę do przecinania płynów i szczelnego zamykania przy dwóch pochylonych gniazdach.
Jeśli potrzebujesz zaworu zapewniającego szczelne zamknięcie przewodów parowych lub wodnych pod wysokim ciśnieniem, nie ograniczając przepływu w stanie otwartym, to jest to idealne rozwiązanie dla Twojej branży.
W przeciwieństwie do zaworów suwakowych równoległych, które do uszczelnienia wykorzystują wyłącznie ciśnienie w rurociągu, zawór klinowy wykorzystuje siłę mechaniczną trzpienia do dociskania klina, zapewniając szczelne uszczelnienie nawet w układach niskociśnieniowych.
Aby pogłębić zrozumienie, który typ odpowiada Twoim potrzebom, zapoznaj się ze szczegółowym wyjaśnieniem jak działają zasuwy klinowe i jak konstrukcja mechaniczna wpływa na charakterystykę działania.
W tym przewodniku znajdziesz szczegółowe informacje na temat konstrukcji klinów, wyboru materiałów i sztuczek operacyjnych, które pomogą Ci wybrać właściwy zawór dla Twojego zakładu.
Czym jest zawór klinowy?
Oprócz wyboru typu, Twój wybór powinien również uwzględniać kwestie materiałowe przy wyborze zasuwy aby zapewnić niezawodne działanie zaworu przez cały okres eksploatacji w Twojej konkretnej aplikacji.
Zasadniczo zawory klinowe mają jedno zadanie: zatrzymywanie i uruchamianie przepływu.
To nie jest zawór sterujący.
Użycie go do dławienia przepływu płynu to przepis na katastrofę, ponieważ przepływ o dużej prędkości spowoduje erozję spodu klina w zjawisku zwanym “ciągnięciem drutu”.”
Nazwa “klin” pochodzi od kształtu elementu zamykającego.
Zamiast mieć kształt płaski jak talerz, powierzchnie bramek są nachylone, zazwyczaj pod kątem 5 stopni.
Podczas obracania pokrętła trzpień wciska ten klin pomiędzy dwa pasujące do siebie kątowe gniazda w korpusie zaworu.
To klinowanie powoduje duże obciążenie osadzania, co wyjaśnia, dlaczego zawory te są tak skuteczne w zapobieganiu przeciekom.
Oni są dwukierunkowy, co oznacza, że mogą blokować przepływ w obu kierunkach, dzięki czemu są uniwersalne w przypadku skomplikowanych sieci rurociągów w elektrowniach i rafineriach.
Główne typy zaworów klinowych
Nie wszystkie kliny są sobie równe. Wewnętrzna konstrukcja klina decyduje o tym, czy zawór przetrwa szok termiczny, czy ulegnie całkowitemu zatarciu.

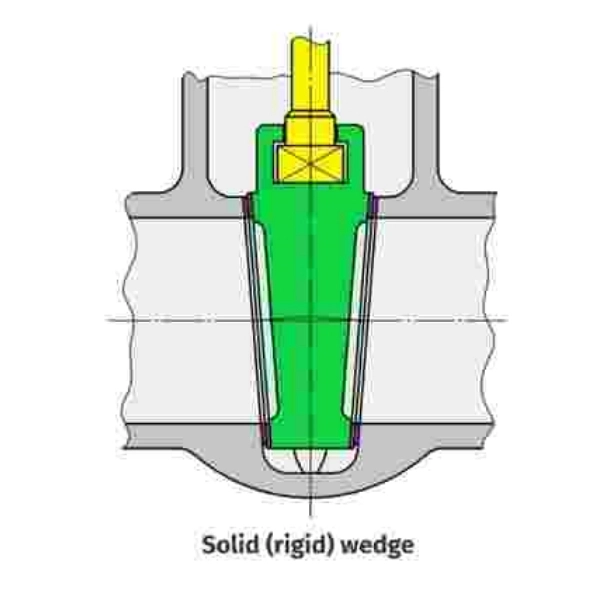

Solidny (sztywny) klin
Klin pełny jest najpopularniejszym i najtrwalszym typem. Jest to pojedynczy, solidny element odlewu metalowego.
Ponieważ nie posiada żadnych ruchomych części, jest niezwykle trwały i odporny na wibracje.
Jest to domyślny wybór w systemach wodnych, powietrznych i olejowych, w których temperatura pozostaje stabilna.
Jednakże jego piętą achillesową jest sztywność.
Jeśli w przewodzie pary o wysokiej temperaturze zastosujesz solidny klin, zawór może się zamknąć, gdy jest gorący, a następnie “zablokować” się po ostygnięciu. Problem ten znany jest jako wiązanie termiczne.
Elastyczny klin
Aby rozwiązać problem wiązania termicznego, inżynierowie opracowali elastyczny klin.
Nadal jest to konstrukcja jednoczęściowa, ale posiada głębokie rowki lub wycięcia na obwodzie.
Cięcie to zmniejsza przekrój poprzeczny, dzięki czemu zewnętrzne krawędzie klina mogą się lekko wyginać.
Taka elastyczność pozwala klinowi dopasować się do nieprawidłowego ustawienia gniazda i, co ważniejsze, lekko się kurczyć, nie blokując się po ostygnięciu rury.
W przypadku układów parowych lub wszelkich zastosowań z cyklami cieplnymi, elastyczny klin jest obowiązkowy.
Rozcięty klin
Klin dzielony składa się z dwóch niezależnych tarcz, które można regulować niezależnie.
Konstrukcja samonastawna doskonale sprawdza się w przypadku gazów nie ulegających kondensacji oraz cieczy żrących, w przypadku których korpus zaworu mógłby ulec nieznacznemu odkształceniu pod wpływem naprężeń w rurze.
Jest mniej powszechny niż pozostałe dwa, ale nieoceniony w określonych zastosowaniach chemicznych.
Główne zalety i ograniczenia
Zrozumienie kompromisów jest kluczowe dla bezpieczeństwa systemu.
Zalety
Podstawową zaletą zaworu klinowego jest jego wydajność przepływu płynu.
Po całkowitym otwarciu klin całkowicie unosi się ze ścieżki przepływu, co powoduje minimalny spadek ciśnienia.
Dzięki temu idealnie nadaje się do rurociągów wymagających czyszczenia.
Mechaniczna siła klinująca zapewnia również szczelniejsze uszczelnienie przy niskim ciśnieniu w porównaniu do równoległych zasuw, które wymagają wysokiego ciśnienia systemowego, aby docisnąć zasuwę do gniazda.
Ograniczenia
Te zawory działają powoli.
Duży zawór klinowy może wymagać setek obrotów, aby go zamknąć, co nie jest optymalnym rozwiązaniem w sytuacjach awaryjnego wyłączenia.
Wymagają również znacznej przestrzeni w pionie, jeśli zdecydujesz się na konstrukcję z wznoszącym się trzonem.
Co najważniejsze, są podatne na zużycie powierzchni siedziska, jeśli są używane do dławienia; wzburzony płyn szybko zniszczy powierzchnię siedziska.
Jak wybrać odpowiedni zawór klinowy
Wybór odpowiedniego zaworu to coś więcej niż tylko dopasowanie rozmiaru rury. Należy dostosować typ i materiały klina do warunków procesu.
Dopasuj klin do temperatury
Jeśli Twój system pracuje w temperaturach poniżej 121°C (250°F), solidny klin będzie ekonomicznym i niezawodnym rozwiązaniem.
W przypadku wyższych temperatur, zwłaszcza w przypadku przewodów parowych w elektrowni, należy zastosować elastyczny klin, aby zapobiec zablokowaniu.
Wybór materiału klina zaworu zasuwowego
Materiał klina zasuwy musi być odporny na korozję i zużycie.
W przypadku standardowej wody i oleju, Stal węglowa (WCB) jest standardem branżowym.
Jednakże powierzchnia siedziska musi być twardsza niż klin, aby zapobiec zatarciu.
Szukaj klinów z warstwą “Stellite” (stopu kobaltu i chromu) na siedzeniach.
W przypadku środowisk korozyjnych zastosowanie klina ze stali nierdzewnej (CF8M) zapobiega przywieraniu klina do siedziska przez rdzę podczas długich okresów bezczynności.
Rozważania dotyczące trzonu i maski
W przypadku cieczy korozyjnych należy zawsze wybierać konstrukcję ze śrubą zewnętrzną i jarzmem (OS&Y).
Dzięki temu gwinty trzonu pozostają na zewnątrz cieczy, co zapobiega ich korozji.
Jeśli dysponujesz ograniczoną przestrzenią w pionie, dobrym rozwiązaniem jest zastosowanie trzpienia niepodnoszącego się, pamiętaj jednak, że gwinty są narażone na działanie cieczy roboczej.
Zapobieganie awariom: wiązanie termiczne i blokowanie ciśnieniowe
Jednym z wyjątkowych wyzwań związanych z tymi zaworami jest “blokada ciśnieniowa”.”
Dzieje się tak, gdy ciecz zostaje uwięziona w komorze pokrywy (przestrzeni nad klinem) i rozszerza się pod wpływem ciepła, uniemożliwiając otwarcie zaworu.
Aby temu zapobiec w aplikacjach o dużej zmienności:
- Wywierć otwór odciążający:Poproś producenta o wywiercenie małego otworu wyrównującego ciśnienie w górnej części klina.
- Zewnętrzny bypass:Zamontuj mały przewód obejściowy, aby wyrównać ciśnienie między pokrywą a rurą.
- Procedury rozgrzewkowe:Unikanie dokładnego zamykania zaworu bezpośrednio po zakończeniu pracy na gorąco może pomóc, jednak bezpieczniejsze są elementy techniczne, takie jak elastyczne kliny.
